產品用途
主要適用于35kV及以下電力產品的雷電沖擊電壓全波試驗，也可用于其它產品的沖擊試驗。
產品成套組成

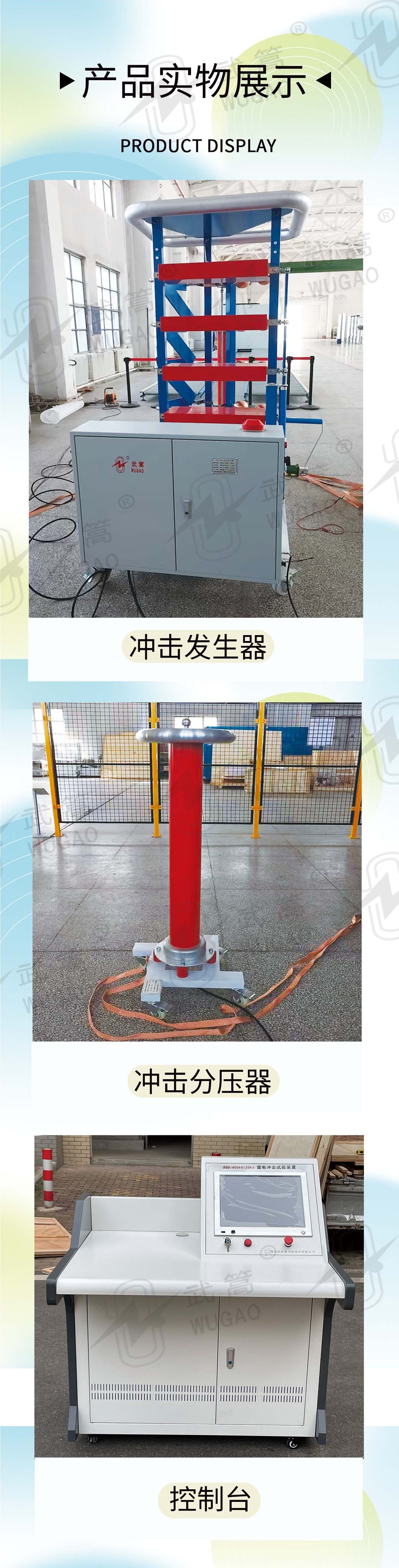

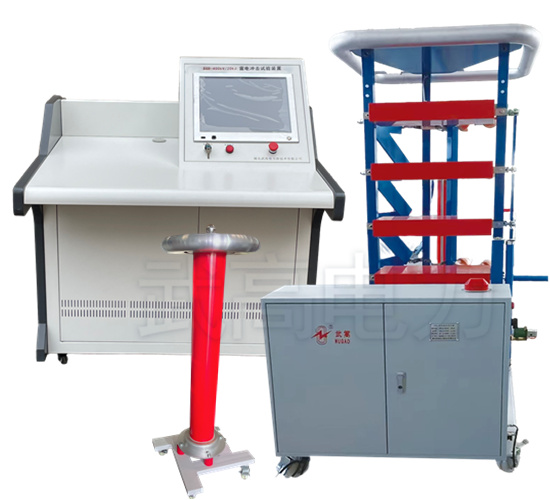

主要由沖擊發生器本體、智能控制臺、弱阻尼電容分壓器組成。
輸出波形
在3000pF（包含分壓器）負荷電容下，可獲得全波標準波形。
沖擊裝置額定參數
額定標稱電壓：400kV；額定級電壓：100kV；額定能量：20kJ
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述 Overview
本雷電沖擊電壓發生器全自動試驗系統裝置主要適用于35kV及以下電力產品的雷電沖擊電壓全波,操作沖擊電壓全波及雷電沖擊截波電壓波形試驗，也是瓷﹑玻璃﹑合成硅絕緣子和合成絕緣材料進行沖擊耐受試驗的專用設備,也可用于其它產品的沖擊試驗。使用環境為戶內，海拔高度不超過2000米，環境溫度-15℃～55℃，相對濕度不大于90%（假如相對濕度大于90％請停止工作和使用）?？拐鹉芰Γ?級強度。安裝使用地點：戶內使用，固定式。
產品別稱 Other name
沖擊電壓發生器，雷電沖擊電壓發生器試驗裝置，雷電沖擊電流發生器，電壓發生器試驗裝置
使用條件 Conditions of Use
本沖擊電壓發生器試驗系統裝置沖
3.1 海拔高度不超過1500m
3.2 環境溫度：-15~+50℃
3.3 空氣相對濕度：≤90%
3.4 安裝使用地點：戶內使用，可移動
3.5 必須設有一個可靠接地點，接地電阻≤0.5Ω!
控制系統具備以下控制功能 The control system has the following control functions

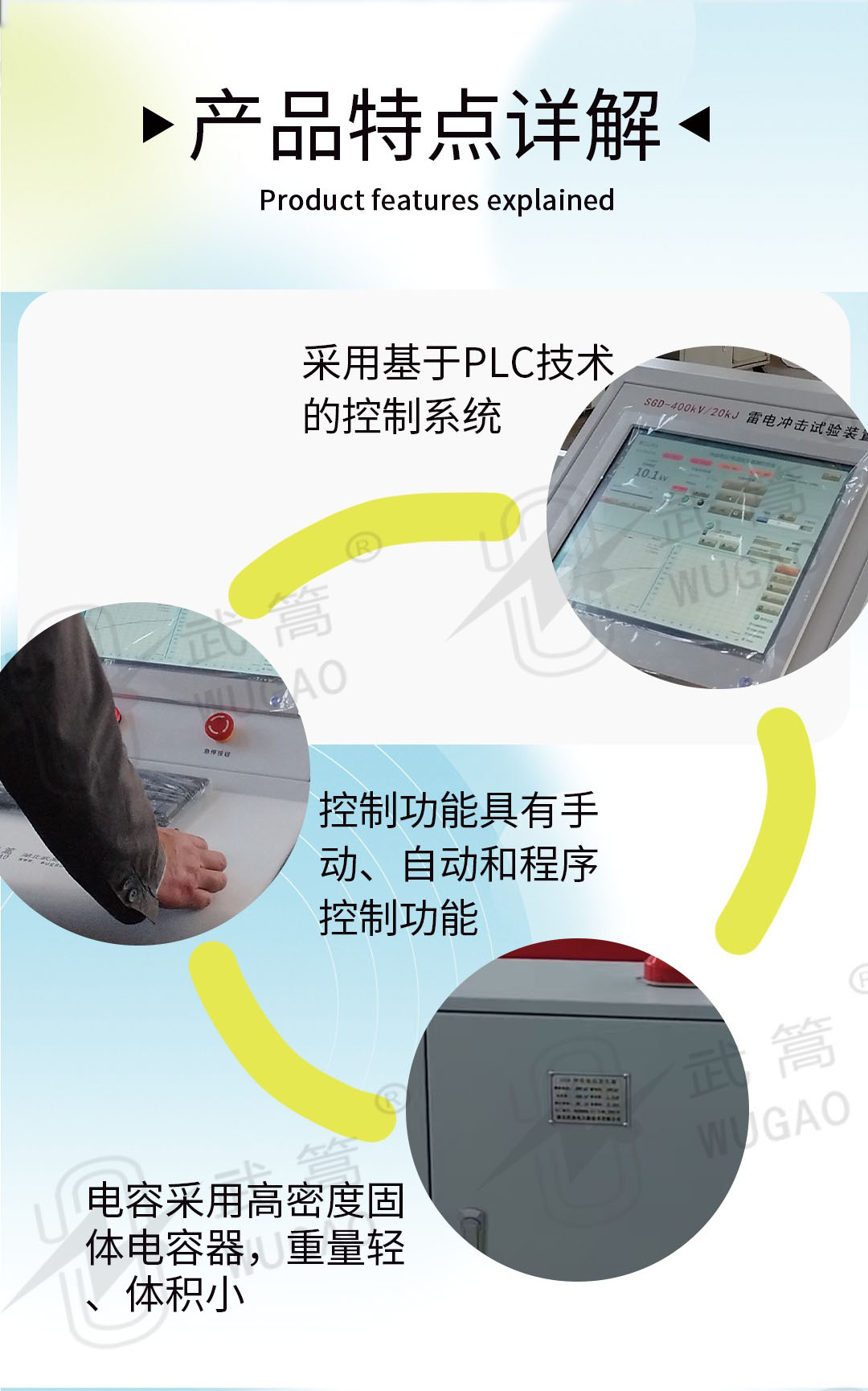

采用PLC技術，使用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的安全性。
控制功能具有手動、全自動和程序控制功能，各層次功能相對獨立，確保系統的可靠性。
采用可控硅調壓方式，具有充電電壓反饋測量系統。
采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5%。
液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1%。
可由液晶面板直接輸入充電電壓和充電時間。
具有充電異常保護功能，可全自動或手動發出觸發點火脈沖
沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等。
設備主體及充電部分接地和接地解除控制。
可通過控制器上的按鈕自動轉換充電電壓極性
可自動或手動控制充電電壓的充電過程
可自動或手動響警鈴報警
具有過電流和過電壓自動保護
沖擊裝置額定參數 Rated parameters of impact device
額定標稱電壓：400kV
額定級電壓：100kV
額定能量：20kJ
級電容：1μF，100kV（MWF-4×100kV-1.0μF）干式全絕緣封裝
級數/級容量：4 /5kJ
輸出波形：
在3000pF（包含分壓器）負荷電容下，可獲得全波標準波形。
A.標準雷電沖擊全波電壓波形
波頭時間：1.2±30%μs
波尾時間：50±20%μs
過沖：小于5%
效率：不低于85%
說明 Explanation
由于頁面限制，只能上傳部分，完整資料您可以撥打我們24小時服務熱線：027-87409251 13871255353
